ВНИМАНИЕ!

Данная серия частотных преобразователей больше не производится.

< Частотные преобразователи (назад)

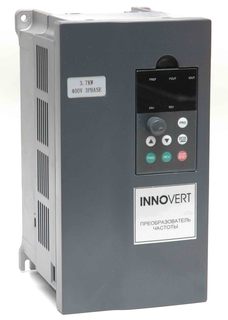

Частотный преобразователь INNOVERT

INNOVERT серии H2000 и H3000 – удобный, надежный, многофункциональный и универсальный преобразователь частоты.

Область применения очень широка: разнообразные промышленные установки, системы вентиляции и кондиционирования воздуха, системы водоснабжения, металлорежущие станки, экструдеры, конвейерные системы и т.д.

Частотный преобразователь INNOVERT отличается простотой и удобством в управлении.

Обладает следующим набором функций:

  • скорость, задаваемую аналоговыми сигналами, цифровой сетью или ручкой потенциометра на лицевой панели очень легко регулировать;
  • изначально предустановленно 15 скоростей;
  • предусмотрены четыре варианта времени разгона и торможения;
  • реверсирование;
  • компенсация скольжения;
  • температура в электродвигателе и транзисторном модуле контролируется;
  • предусмотрена защита от двигателя от перегрузки по току, напряжению, от обрыва фаз;
  • торможение постоянным током;
  • электронный потенциометр (MOP);
  • PLC режим управления скоростью;
  • PID режим управления технологическими параметрами (температуры, давления, расходом и т.д.).

Частотный преобразователь INNOVERT

Документация:

Опции:

  • модули динамического торможения;
  • защитные реакторы (дроссели) постоянного тока.

Рабочие режимы:

  • управление по U/f (линейное или квадратичное, компенсация скольжения);
  • диапазон регулирования с поддержанием номинального момента до 1:20.

INNOVERT серии H2000 и H3000 может быть применен на:

  • транспортерах;
  • конвейерах;
  • насосах;
  • вентиляторах;
  • компрессорах;
  • мешалках;
  • намоточном оборудовании;
  • экструдерах.

Частотный преобразователь INNOVERT отличается высокой степенью надежности:

  • выдерживает перегрузку 200% Iн в течение 60 секунд;
  • позволяет работать с двигателями большей номинальной мощности при легкой нагрузке.

Технические характеристики:

  • частота коммутации до 15 kHz  с дискретностью 0,1 kHz;
  • 8 цифровых входов (6 для H2000) ;
  • 2 аналоговых масштабируемых входа 0-10V и 4-20mA;
  • 1 релейный выход с переключающим контактом (250V, 3A);
  • 2 дискретных транзисторных выхода (1 для H2000);
  • 2 аналоговых выхода 0-10V и 4-20mA;
  • 15 настраиваемых фиксированных частот;
  • PID-регулятор;
  • выходная частота до 400 Hz;
  • встроенный тормозной ключ в преобразователях до 15 кВт;
  • встроенный контроллер с циклическим управлением скоростью двигателя;
  • развитый эргономичный дисплей с выводом информации о частоте, скорости вращения, токе двигателя и пр.

Номинальные характеристики частотного преобразователя INNOVERT мощностью 0.4 kW… 2.2 kW
Одна фаза, 240 В, 50/60 Гц

Тип

Выходная
мощность
[кВт]

Мощность
[кВА]

Выходной
ток [A]

Перегрузочная
способность
[(60 с) (A)]

H2200A00D4K

0,4

1,0

2,5

3,75

H2200A0D75K

0,75

2,0

5

7,5

H2200A01D5K

1,5

2,8

7

10,5

H3200A02D2K

2,2

4,5

11

16,5


Номинальные характеристики частотного преобразователя INNOVERT мощностью 0.75 kW… 315 kW
Три фазы, 380 В, 50/60 Гц

Тип

Выходная
мощность
[кВт]

Мощность
[кВА]

Выходной
ток [A]

Перегрузочная
способность
[(60 с) (A)]

H3400A0D75K

0,75

2,2

2,7

4,05

H3400A01D5K

1,5

3,2

4,0

6

H3400A02D2K

2,2

4

5

7,5

H3400A03D7K

3,7

6,8

8,6

12,9

H3400A05D5K

5,5

10

12,5

18,75

H3400A07D5K

7,5

14

17,5

26,25

H3400A0011K

11

19

24

36

H3400A0015K

15

26

30

45

H3400A0018K

18,5

32

40

60

H3400A0022K

22

37

47

70,5

H3400A0030K

30

52

65

97,5

H3400A0037K

37

64

80

120

H3400A0045K

45

72

90

135

H3400A0055K

55

84

110

165

H3400A0075K

75

115

152

228

H3400A0090K

90

135

176

264

H3400A0110K

110

160

210

315

H3400A0132K

132

193

255

382,5

H3400A0160K

160

230

305

457,5

H3400A0185K

185



340



H3400A0200K

200



380



H3400A0220K

220



425



H3400A0250K

250



480



H3400A0280K

280



560



H3400A0315K

315



605
