Оптический датчик для управления лентой кассовых терминалов



Оптический датчик для управления лентой кассовых терминалов

Оптический датчик для управления лентой кассовых терминаловВ импортных кассовых терминалах, работающих в супермаркетах, установлены  оптические (фотоэлектрические) датчики, предназначенные для управления конвейерной лентой. Нередко, в процессе эксплуатации эти датчики выходят из строя из-за механических повреждений, из-за попадания влаги и моющих средств во время уборки терминалов.

Новая разработка компании  «ТЕКО» призвана исключить недостатки существующих датчиков, повысить надежность автоматики кассовых терминалов, облегчить задачу снабжения торгового оборудования запасными частями и принадлежностями (ЗИП).

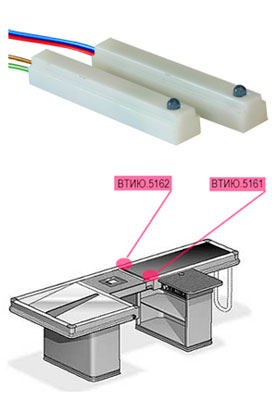

Оптический датчик НПК «ТЕКО» состоит из излучателя ВТИЮ.5162 и приемника ВТИЮ.5161. Излучатель посылает невидимый инфракрасный световой луч, воспринимаемый приемником. Когда товар, двигаясь по конвейерной ленте, пересекает световой луч, приемник вырабатывает электрический сигнал, останавливающий конвейер.

Датчик разработан для кассовых терминалов производства компании INTRAC (Италия) и подобных и полностью совместим с оригинальным блоком управления. В отличие от зарубежных бескорпусных датчиков, изделия НПК «ТЕКО» выполнены в пластиковом корпусе, с внутренней заливкой полимерной смолой, что обеспечивает надежную защиту электронных компонентов от вибрации и воздействия влаги. Обеспечена полная конструктивная совместимость с оригинальными посадочными местами, так что, установка датчиков не требует каких-либо доработок.

Кроме этого, оптический датчик НПК «ТЕКО» отличается более надежным срабатыванием за счет повышения мощности светового луча и расширения угла обзора на приемнике.

Технические характеристики приемника ВТИЮ.5161

Формат, мм

43х7,6х6,5

Угол визирования

22°

Диапазон напряжения питания, Uраб.

4,7 В…5,5 В DC

Длина волны света наибольшей чувствительности

920 нм

Допустимая внешняя освещённость на уровне транспортёрной ленты

5000 люкс

Максимальный рабочий ток, Imax

20 мА

Максимальная емкость нагрузки

1000 пф

Собственный ток потребления, Io

<2 мА

Защита от короткого замыкания нагрузки

Есть

Защита от переполюсовки питания

Есть

Задержка распространения

<2 мкс

Максимальная амплитуда выходного напряжения

4,5 В

Диапазон рабочих температур, Та

0°С…+40°С

Материал корпуса

Полиамид

Степень защиты по ГОСТ 14254-96

IР65

Технические характеристики излучателя ВТИЮ.5162

Формат, мм

30х7,6х6,5

Угол визирования

22°

Диапазон рабочих температур, Та

0°С…+40°С

Материал корпуса

Полиамид

Подключение

МГШВ 0,12; L=0,2 м

Степень защиты по ГОСТ 14254-96

IР65

Питание импульсным током от блока управления кассовым терминалом


амплитуда не более

1,0 А

длительность импульса

10…30 мкс

Габаритный чертеж

Излучатель ВТИЮ.5162

Излучатель ВТИЮ.5162

Приемник ВТИЮ.5161

Приемник ВТИЮ.5161
