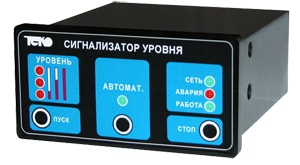

Сигнализатор уровня СУ1-Р1Щ

Сигнализатор уровня СУ1-Р1Щ предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких или сыпучих веществ в резервуарах, ёмкостях и контейнерах.

Сигнализатор уровня

Сигнализатор уровня осуществляет контроль уровня осуществляется при помощи трех, подключаемых к входам прибора датчиков, которые устанавливаются пользователем в резервуаре на заданных условиями технологического процесса отметках: нижней, промежуточной и верхней. Для визуального контроля уровня в резервуаре на лицевой панели прибора предусмотрены три светодиодных индикатора, засветка каждого из которых осуществляется при срабатывании соответствующего датчика.

В качестве входных датчиков могут быть применены:
-бесконтактные датчики с выходными ключами p–n–p -типа;
-механические контактные устройства (герконовые датчики уровня ТЕКО).

Тип применяемых датчиков определяется пользователем, исходя из физико-химических свойств контролируемого рабочего вещества.

Технические характеристики сигнализатора уровня
Напряжение питания 220В AC
Потребляемая мощность <4 VA
Количество каналов контроля уровня 3
Типы датчиков бесконтактные датчики с выходными ключами p-n-p или n-p-n типа

механические контактные устройства
Количество релейных выходов / Тип контакта 2 / переключающий
Напряжение источника питания датчиков 12+1,2В DC
Суммарное потребление всех датчиков (1…3шт.) <30 мА
Допустимый ток нагрузки 1 А (cosf=0,7)
Напряжение на нагрузке 240В АС / 60В DC
Диапазон рабочих температур -25° … +75°
Степень защиты по ГОСТ 14254-96 со стороны лицевой панели IP54, остальное IP20
