Ультразвуковые бесконтактные выключатели

Ультразвуковые датчики предназначены для обнаружения объекта в зоне чувствительности и измерения расстояния. В отличии от других способов обнаружения (оптического, емкостного, индуктивного), с помощью ультразвука можно производить обнаружение и измерение расстояния независимо от материала, поверхности, цвета и размера контролируемого объекта. УЗ датчики работоспособны в условиях пыли, грязи, тумана, яркого освещения, способны обнаруживать прозрачные и яркие объекты.

«ГлавАвтоматика» представляет ультразвуковые датчики компании SNT SENSORTECHNIK AG (Швейцария).

Ультразвуковые датчики серий UPR и UPR-A в конвейерной автоматике

Защитный кожух с автоматическим подогревом для УЗ датчика UPK

Типовые примеры применения УЗ датчиков

  • Измерение уровня
    • Измерение уровня в небольших емкостях
    • Измерение уровня воды
    • Мониторинг уровня наполнения бутылок
    • Проверка непрерывности конвейерных лент
    • Мониторинг содержимого бункеров подачи гранул в
      инжекционном оборудовании
    • Дистанционный мониторинг бункеров на комбайнах,
      подъемниках и т.п.
    • Дистанционный мониторинг клиренса на
      сельхозтехнике и грузовых автомобилях
  • Управление процессом
    • Контроль натяжения или провисания ленты
    • Контроль положения клапанов
    • Измерение диаметра рулона на намоточных
      машинах
    • Мониторинг высотыштабеля
    • Обнаружение подачи материала
    • Контроль подачи листовых заготовок в пресса
    • Контроль на экструзионных и литейных автоматах
  • Счет / Обнаружение
    • Счет посетителей возле выставочных стендов
    • Контроль доступа во вращающихся дверях и т.п.
    • Автоматизация дверей и лифтов
    • Обнаружение прозрачных объектов, пленки, стекла,
      бутылок и т.д.
    • Обнаружение объектов в захватах роботов
    • Счет и обнаружение деталей со сложными
      поверхностями
    • Обнаружение бракованных деталей на конвейере
    • Предупреждение столкновения транспортных
      средств
  • Сканирование габаритов
    • Определение габаритов упаковки
    • Определение высоты грядок в автоматизированных
      парниках
    • Измерение толщины бревен

Диапазон чувствительности датчиков SNT: 0…5000 мм

Датчики SNT оборудованы трансдюсерами собственного производства SONARANGE®, позволяющими генерировать более высокую акустическую мощность. Поэтому датчики обладают лучшей чувствительностью и могут обнаруживать малые и подвижные объекты.

Линейка ультразвуковых датчиков SNT включает в себя

  • датчики сканирующего (диффузного) типа,
  • ультразвуковые барьеры, состоящие из отдельного излучателя и приемника,
  • датчики вилочного типа.

Датчики диффузного и барьерного типа работают по принципу измерения «времени полета» звука. Время полета звука в воздухе «туда и обратно» составляет около 6 миллисекунд на один метр. Датчики вилочного типа используют инновационный метод анализа звуковой амплитуды.

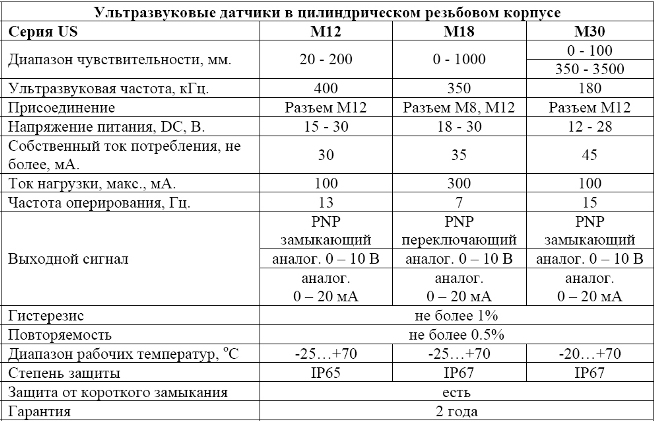

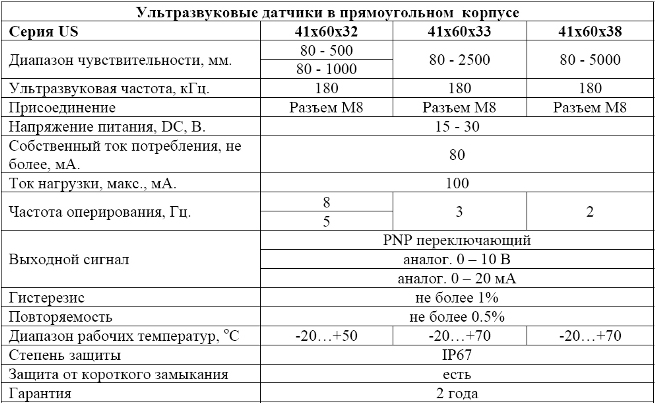

Основные группы ультразвуковых датчиков SNT SENSORTECHNIK представлены в таблице. Возможно изготовление датчиков по спецификации заказчика.



Обзор датчиков SNT

Расстояние 1 коммутационный выход

2 коммутационных выхода

Аналоговый выход

(0…10V)

Аналоговый выход

(4….20mA)

<200mm

UPS UPX UPL

  UPS UPS
<500mm UPX UPK UPK UPK
<1000mm UPR UPK UPR  UPK UPR  UPK
<1500mm     UPR  UPK UPR  UPK
<2500mm   UPK UPK UPK
<5000mm   UPK UPK UPK
УЗ-барьер UPB
Датчик вилочного типа     UPF-A



Особенности применения и выбора УЗВ датчиков.
