Преобразователь сигнала SC1 применяется совместно с бесконтактным датчиком для получения выходного сигнала нужного типа.
С помощью Преобразователя сигнала SC1 Вы можете адаптировать бесконтактный выключатель с любым выходным сигналом не изменяя схемы подключения под Вашу задачу :
1 — конвертировать выход NPN в PNP и наоборот PNP в NPN;
2 — обеспечить инверсию выхода: НЗ (размыкающий) в НО (замыкающий) и наоборот Размыкающий в Замыкающий;
3 — сформировать сигнал «Исключающее ИЛИ» при подключении 2-ух датчиков.
Преобразователь сигнала (контакта) разработан в первую очередь для ремонтно-эксплуатационных служб. Основное назначение преобразователя выходного сигнала — свести к минимуму время на ремонт оборудования и, соответственно, минимизировать незапланированные потери. Для предприятий с небольшим парком датчиков, с различными структурами и типами выходных ключей преобразователь в четыре раза сократит номенклатуру ЗИПа.
Преобразователь сигнала – это устройство согласования бесконтактного датчика, позволяющее преобразовать выходной сигнал имеющегося в наличии датчика в выходной сигнал любого типа без доработки цепи нагрузки.
- преобразование выхода PNP в NPN;
- преобразование выхода NPN в PNP;
- преобразование Замыкающего выхода в Размыкающий;
- преобразование Размыкающего выхода в Замыкающий;
- формирование функции «Исключающее ИЛИ» (при подкл 2-х датчиков);
- увеличение тока нагрузки до 500 мА;
- комплексную защиту от короткого замыкания и от неправильного подключения питания, от выбросов напряжения.
Преобразователи сигнала (устройства согласования) могут использоваться в качестве коммутирующего усилителя. Например, при подключении датчика с Iн.=250 мА к преобразователю можно подключать нагрузку с током до 500 мА, при этом обеспечивается защита от КЗ в цепи нагрузки.
Технические характеристики
|
Формат, мм |
90х64х17,5 |
|
Способ монтажа |
DIN рейка |
|
Диапазон рабочих напряжений, Uраб. |
10…30В DC |
|
Номинальное напряжение питания, Uном. |
24В |
|
Рабочий ток (ток нагрузки), не более, Iраб. |
500 мА |
|
Входное сопротивление |
3000…5000 Ом |
|
Уровень пульсации питающего напряжения |
<67% |
|
Время реакции |
5…100 мкс |
|
Диапазон рабочих температур |
-45°C…+65°C |
|
Световая индикация срабатывания (включение выхода) |
Есть (красный индикатор) |
|
Световая индикация питания |
Есть (зеленый индикатор) |
|
Тип контакта NO |
Замыкающий |
|
NC |
Размыкающий при инверсии |
|
Структура выхода — разнополярный |
1PNP, 1NPN |
|
Сопротивление выходное |
4700 Ом |
|
Наличие защиты от обратной полярности |
Есть |
|
Комплексная защита |
Есть |
|
Емкость нагрузки |
<0,47 мкФ |
|
Защита от противоЭДС индуктивной нагрузки |
Есть |
|
Материал корпуса |
Пластмасса |
|
Присоединение |
0,5…1,5мм2 |
|
Степень защиты по ГОСТ 14254-96 |
IP20 |
|
Масса (кг) |
0,1 |

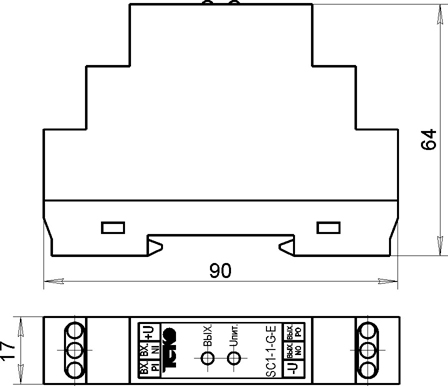

Габаритный чертеж:
|
Для использования датчика со структурой выходного ключа PNP взамен датчика NPN необходимо подключить выход датчика к контакту Вход PNP (Pi), а нагрузку подключить к Выходу NPN(NO). Преобразование структуры выходного ключа PNP в NPN
Для применения датчика со структурой выходного ключа NPN взамен датчика PNP, необходимо выход датчика NPN подключить ко Входу NPN (N), а нагрузку PNPк Выходу PNP(PO) Преобразование структуры выходного ключа NPN в PNP
|
При необходимости инвертировать тип выхода с нормально открытого (НО) на нормально закрытый (НЗ), необходимо с помощью перемычки замкнуть вход инверсии: Преобразование выхода НО (НЗ) PNP в НЗ (НО) PNP
— для NPN датчиков Pi замкнуть на +Uпит, нагрузку подключить на PNP выход NO. Преобразование выхода НО (НЗ) NPN в НЗ (НО) NPN
|
Комбинируя преобразование структуры и типа выходного ключа, можно преобразовывать замыкающие PNP датчики в нормально открытые NPN и наоборот Преобразование выхода НО (НЗ) PNP в НЗ (НО) NPN
Преобразование выхода НО (НЗ) NPN в НЗ (НО) PNP
|
Возможно одновременное подключение датчиков P и N типа, при этом преобразователь сигнала выполняет на выходе функцию исключающего ИЛИ (при наличии одного из сигналов на входе преобразователя его выход будет замкнут, во всех других случаях разомкнут).
Логика преобразователя сигнала приведена в таблице:
|
PI |
0 |
0 |
1 |
1 |
|
NI |
0 |
1 |
0 |
1 |
|
PO, NO |
0 |
1 |
1 |
0 |
0 — сигнал отсутствует
1 — сигнал присутствует
